Принцип работы рефрижераторного осушителя: руководство от экспертов

На современных производствах до 70% пневматического оборудования выходит из строя преждевременно из-за одной причины — избыточной влаги в системе сжатого воздуха. Конденсат безжалостно разрушает пневмоклапаны, приводит к коррозии трубопроводов и вызывает сбои в работе прецизионных пневмоинструментов.

Именно поэтому качественная осушка сжатого воздуха — не просто техническая рекомендация, а необходимое условие стабильной работы вашего производства. В этом руководстве мы детально рассмотрим принцип работы рефрижераторных осушителей — наиболее экономически эффективного решения для большинства промышленных задач.

Физические основы процесса осушения

Влагосодержание и температура: неразрывная связь

Прежде чем говорить о технологии осушения, важно понять фундаментальный физический принцип: способность воздуха удерживать влагу напрямую зависит от его температуры. Чем выше температура, тем больше водяного пара может содержаться в воздухе. При охлаждении воздуха его влагоудерживающая способность снижается, и избыточная влага конденсируется.

При компрессии воздуха происходит его нагрев, что временно увеличивает его способность удерживать влагу. Однако после охлаждения в пневмосистеме этот "перегретый" воздух неизбежно достигает точки росы, и влага начинает конденсироваться на внутренних поверхностях оборудования.

Точка росы под давлением — ключевой параметр качества

Точка росы под давлением (PDP) — это температура, при которой сжатый воздух насыщается водяным паром (относительная влажность достигает 100%). При дальнейшем охлаждении воздуха избыточная влага конденсируется.

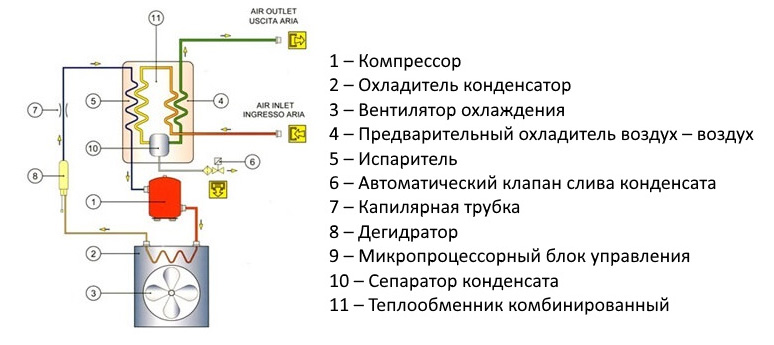

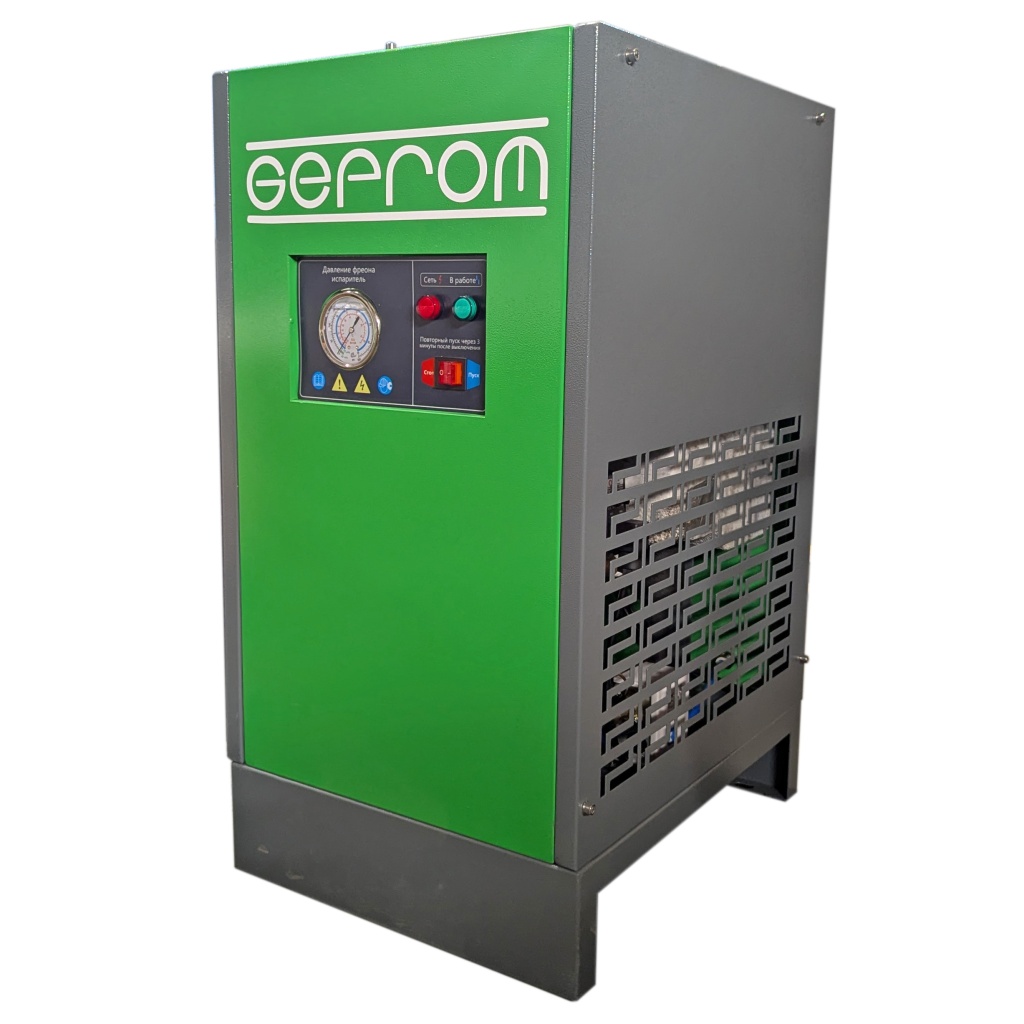

Конструкция рефрижераторного осушителя

Рефрижераторный осушитель представляет собой сложную инженерную систему, состоящую из нескольких ключевых компонентов:

1. Теплообменник воздух-воздух (регенеративный)

Это первый компонент, с которым контактирует входящий сжатый воздух. Теплообменник выполняет две важные функции:

2. Испаритель с хладагентом

Сердце осушителя — испаритель, где происходит основное охлаждение сжатого воздуха. Здесь воздух контактирует (через стенки теплообменника) с хладагентом, циркулирующим в замкнутом контуре холодильной системы.

3. Сепаратор влаги

После охлаждения в испарителе образовавшийся конденсат необходимо эффективно отделить от потока воздуха. Для этого используются циклонные или лабиринтные сепараторы, обеспечивающие эффективность сепарации до 99%.

4. Система сброса конденсата

Отделенный конденсат автоматически удаляется из системы через электронный или поплавковый конденсатоотводчик.

5. Блок управления

Современные рефрижераторные осушители оснащаются микропроцессорными системами управления, которые контролируют все параметры работы:

Пошаговый разбор рабочего цикла

Рассмотрим подробно весь процесс осушения сжатого воздуха в рефрижераторном осушителе:

Фаза 1: Предварительное охлаждение

Горячий сжатый воздух (до 45°C) после компрессора поступает в теплообменник воздух-воздух, где охлаждается уже осушенным холодным воздухом, выходящим из осушителя. Это снижает температуру входящего воздуха примерно до 35-40°C, что значительно повышает энергоэффективность всей системы.

Фаза 2: Основное охлаждение в испарителе

Предварительно охлажденный воздух поступает в испаритель, где охлаждается до температуры точки росы (от +2°C до +10°C). При этом происходит конденсация содержащейся в воздухе влаги. Важно отметить, что охлаждение происходит в контролируемых условиях, предотвращающих замерзание конденсата.

Фаза 3: Сепарация и отделение конденсата

Охлажденный воздух с капельками конденсата поступает в сепаратор, где под действием центробежных сил или через лабиринтную структуру происходит отделение влаги. Сконденсированная вода собирается в нижней части сепаратора и периодически удаляется через конденсатоотводчик.

Фаза 4: Регенерация тепла

Осушенный холодный воздух перед выходом из осушителя проходит через теплообменник воздух-воздух, где нагревается входящим горячим потоком. Это предотвращает образование конденсата на внешних поверхностях трубопроводов и повышает общую энергоэффективность системы.

Фаза 5: Автоматический сброс влаги

Собранный конденсат автоматически удаляется из системы через конденсатоотводчик. В современных осушителях используются электронные конденсатоотводчики с функцией контроля уровня, которые открываются только при накоплении достаточного количества конденсата, минимизируя потери сжатого воздуха.

Преимущества рефрижераторных осушителей

Сравнительный анализ с другими типами осушителей

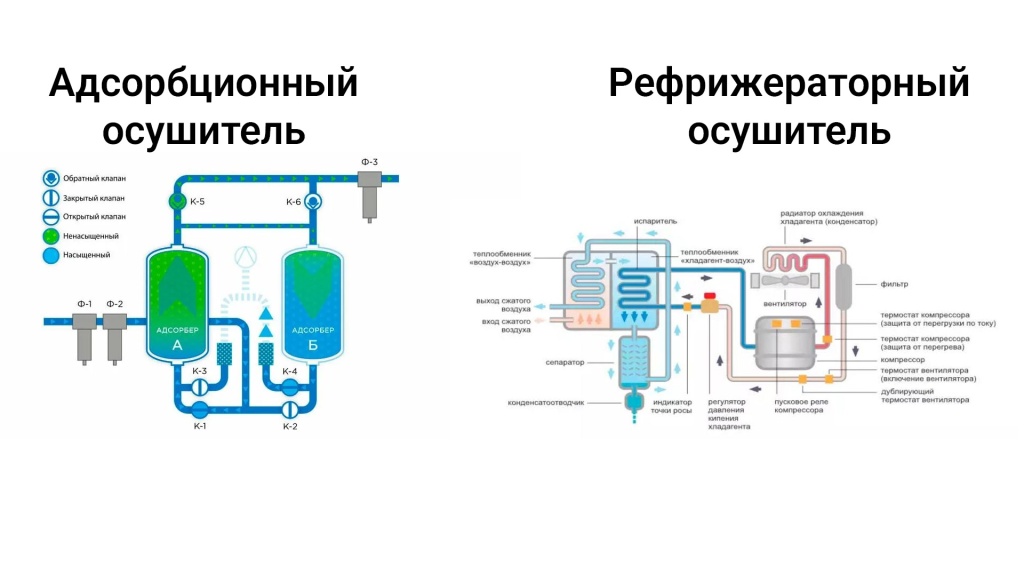

Рефрижераторные vs адсорбционные осушители

Основное различие между рефрижераторными и адсорбционными осушителями — достижимая точка росы:

Заключение

Правильно подобранный рефрижераторный осушитель — это инвестиция в стабильность вашего производства, которая окупается за счет:
